RDC1-0014 15V, Встраиваемый DC/DC преобразователь, вход 18-60В, выход 15В/2,5А, LM2596HV
Изображения служат только для ознакомления,
см. техническую документацию
см. техническую документацию
108 шт. с центрального склада, срок 11 дней
3 940 ֏
2 640 ֏
от 2 шт. —
2 550 ֏
Добавить в корзину 1 шт.
на сумму 2 640 ֏
Номенклатурный номер: 9000656956
Бренд: ChipDipDac
Описание
Технические характеристики:
- Входное напряжение: 18…60В;- Выходное напряжение: 15В;
- Выходной ток, не более: 2,5А;
- Ограничение выходного тока: 3А;
- Частота преобразования: 150КГц;
- Управление включением: 0 / Vin;
- Защита от переполюсовки: нет;
- Размеры модуля: 35х20х12мм;
Электрическая схема

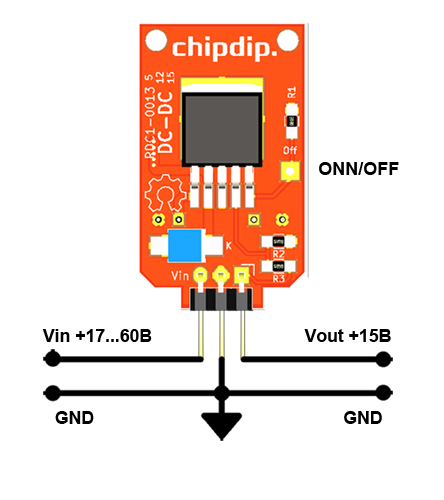

Схема подключения
Это открытый проект! Лицензия, под которой он распространяется – Creative Commons - Attribution - Share Alike license. Проект выполнен в KiCad. Любые файлы доступны для скачивания.
Технические параметры
Вес, г | 18.4 |
Техническая документация
Datasheet LM2596HV (HTC)
pdf, 269 КБ
KiCad проект RDC1-0014
zip, 65 КБ
